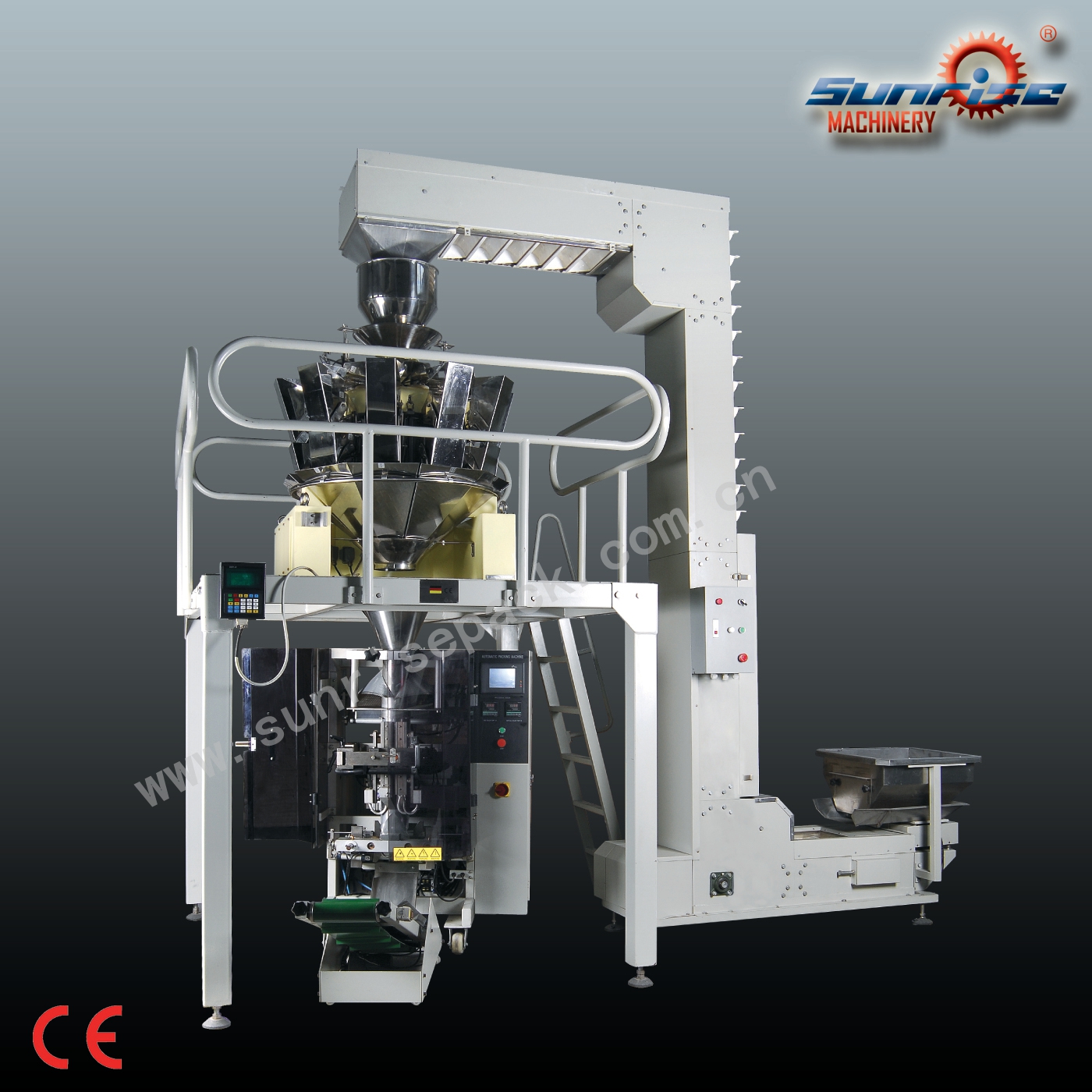

Granular Packing Machine/Model SR-FS-400/500/620/800

The final price is determined by the customer's requirements

Le prix final est déterminé par les exigences des clients

This machine is suitable for various free flowing products that need high weighing accuracy, such as chips, dried fruits, dried meat, breakfast cereals, cookies, puffed food, crispy rice, popcorn, pasta, fried snacks, frozen food, etc.

1. This machine can automatically complete all packaging process: feeding, measuring, bag making, filling, sealing, cutting, counting, etc.

2. Adopts different measuring system according to customers' materials, such as volumetric cups for washing powder, four head scales for beans, 10 heads scales for potato chips, etc.

3. PLC + touch screen control system with human-machine interface, simple and direct-viewing in operation.

4. Professional motion control system and high speed processing system make sure high speed and stable running status.

5. Protective treatment of the product like valve or nitrogen gas flushing system available - protecting the product from unfavorable influence of oxygen.

6. Four heads weigher/ ten heads weigher/ fourteen heads weigher/ twenty heads weigher from famous brands.

1. Doseurs volumétriques

2. Balance à quatre têtes

3. Balance à dix têtes : généralement équipée d'une machine à vitesse moyenne

Balance combinée standard de 1,3 L, adaptée à l'emballage de petites particules rondes et de matériaux en flocons ; si les particules sont mélangées de la poussière, un traitement anti-poussière est requis ; pour les matériaux en forme de bande, la longueur doit égale ou inférieure à 8 cm, le diamètre doit égale ou inférieur à 1 cm ; les aliments surgelés, les fruits de mer, les raviolis doivent être ajoutés la fonction imperméable. Faites attention à la méthode de nettoyage lors du nettoyage de la balance électronique. La machine d'emballage et le chargeur ne peuvent pas être lavés avec des pistolets à eau à haute pression. Il est préférable d'enlever la balance pour le lavage ; pour les matériaux collants, la surface de la balance doit être traitée avec Inox gaufré ou spray téflon. ; La vitesse est de 60 fois/min, et 3 ou 4 trémies de pesage sont combinées au hasard pour fonctionner à chaque fois ; l'écran tactile couleur, la précision est liée aux caractéristiques du matériau, plus le volume est petit, le plus uniforme et précis la qualité.

4. Balance à quatorze têtes : généralement équipées d'une machine à grande vitesse

IX Feeding system

IX Système d'alimentation

1. bucket elevator conveyor ( suitable for volumetric cups system and 4 head balance)

2. Z shape conveyor (suitable for 10 head balance)

1. Convoyeur élévateur à godets (adapté au système de doseurs volumétriques et à la balance à 4 têtes)

2. Convoyeur en forme de Z (convient à la balance à10 têtes)

X Common Problems and Precautions：

X Problèmes courants et précautions :

1. Les machines d'emballage de la série 400 sont divisées en type économique (servo unique) et type à grande vitesse (servo double)

Type économique (servo unique) : Le corps est en acier inoxydable SS201 et la partie en contact avec les matériaux est en acier inoxydable SS304.

La vitesse d'une seule machine est de 60 sacs/min au maximum(la limite est de 50 en fonction du poids d’ emballage, plus le poids est important, plus la vitesse est lente), et elle est généralement adoptée à 10 têtes. La vitesse est d'environ 40 à 50 sacs/minute (la méthode de mesure ne se limite pas à la balance, mais aussi la doseuse volumétrique, la pompe, le nombre de plaques vibrantes, ou la mesure de la vis).

Configuration : PLC de la marque japonais Proface, écran tactile, système d'asservissement (un ensemble de servomoteur et du drive de servomoteur, position du film d'étanchéité longitudinale) sont toutes des marques ta?wanaises Delta, et les dispositifs photoélectriques sont équipés de marques nationales.

Type à grande vitesse (servo double) : Le corps et la partie en contact avec les matériaux sont en acier inoxydable SS304.

Théoriquement, la vitesse d'une seule machine (sans charge) peut atteindre 100 sacs/min. Lorsqu'elle est utilisée avec une balance combinée à 14 têtes, la vitesse est d'environ 80 à 85 sacs/minute (généralement, la machine à grande vitesse s’adapte à un faible poids et une bonne fluidité des matériaux ; en outre, il existe également des exigences pour les matériaux d'emballage, plus l'emballage est rapide, plus les exigences matérielles de la membrane sont élevées).

Configuration : écran tactile couleur de la marque japonais Proface, PLC de la marque japonais Mitsubishi, système d'asservissement Japonais Panasonic (deux ensembles de servomoteurs et drive de servomoteurs ; un ensemble de position du film de scellement longitudinal, un ensemble de joint de scellement horizontal), dispositif photoélectrique de la marque allemande Sick ou dispositifs de Banner.

2. Les machines d'emballage de la série 500 sont divisées en type économique, type à vitesse moyenne (servo unique) et type à grande vitesse (servo double)

Type économique (servo unique) : Le matériau et la configuration de la machine sont les mêmes que celles du type économique de la série 400, mais la taille du sac est plus grande.

La vitesse la plus rapide d'une seule machine est de 60 sacs/minute, elle est utilisée généralement avec une balance combinée à 10 têtes (la méthode de mesure n'est pas seulement par une balance, mais aussi par une doseuse volumétrique, une pompe, un certain nombre de plaques vibrantes, ou un mesure de vis). La vitesse est liée au poids.

Type à vitesse moyenne (servo unique) : Le matériau du corps a deux options: acier au carbone et acier inoxydable SS304, mais les matériaux en contact avec les materiaux sont tous en acier inoxydable SS304.

La vitesse la plus rapide d'une seule machine est de 60 sacs/min. (La limite est de 50 dépend en fonction du poids du colis. Plus le poids est important, plus la vitesse est lente.) Généralement, elle est utilisé à la balance à 10 têtes. La vitesse est d'environ 40 ~ 50 sacs/minute. (La méthode de mesure n'est pas seulement par une balance, mais aussi par une doseuse volumétrique, une pompe, le nombre de plaques vibrantes, ou une vis de mesure)

Configuration: écran tactile couleur de la marque japonais Proface, PLC de la marque japonais Mitsubishi, système d'asservissement Japonais Panasonic (un ensemble de servomoteurs et drive de servomoteurs), Dispositif photoélectrique de la marque allemand Sick.

Type à grande vitesse (servo double) : Le corps et la partie en contact avec les matériaux sont en acier inoxydable SS304.

Théoriquement, la vitesse d'une seule machine (sans charge) peut atteindre 100 sacs/min. Lorsqu'elle est utilisée avec une balance combinée à 14 têtes, la vitesse est d'environ 80 à 85 sacs/minute (généralement, la machine à grande vitesse s’adapte à un faible poids et une bonne fluidité des matériaux ; en outre, il existe également des exigences pour les matériaux d'emballage, plus l'emballage est rapide, plus les exigences matérielles de la membrane sont élevées).

Configuration : écran tactile couleur de la marque japonais Proface, PLC de la marque japonais Mitsubishi, système d'asservissement Japonais Panasonic (deux ensembles de servomoteurs et drive de servomoteurs ; un ensemble de position du film de scellement longitudinal, un ensemble de joint de scellement horizontal), dispositif photoélectrique de la marque allemande Sick.

Le corps et la partie en contact avec les matériaux sont en acier inoxydable SS304.

La vitesse la plus rapide d'une seule machine est de 60 paquets/minute, et elle est généralement utilisée avec une balance combinée à 10 têtes. La vitesse est d'environ 40 ~ 50 sacs/minute.

Configuration : écran tactile couleur de la marque japonais Proface, PLC de la marque japonais Mitsubishi, système d'asservissement Japonais Panasonic (deux ensembles de servomoteurs et drive de servomoteurs ; un ensemble de position du film de scellement longitudinal, un ensemble de joint de scellement horizontal), dispositif photoélectrique de la marque allemande Sick.

common problem

Questions fréquemment posées

1. If the filling product is salt or with much salt ingredient, the material contact part stainless steel should change to SS316.

2. If filling product includes sugar, the bag former and volumetric cup need to do special Teflon painting to avoid the sugar melt and stick to machine.

3. To pack irregular and light product, we can recommend 10 head balance and z shape conveyor.

4. To pack puffed product such as chips, the machine can leave an inlet for Nitrogen filling as customer’s need. Filling Nitrogen can prolong the valid date of product.

1. Si le produit de remplissage est du sel ou avec beaucoup d'ingrédients salés, l'acier inoxydable de la partie en contact avec les matériaux doit être changé en SS316.

2. Si le produit de remplissage comprend du sucre, le formeur de sac et la doseur volumétrique doivent être peints au téflon spécial pour éviter que le sucre ne fonde et ne colle à la machine.

3. Pour emballer des produits irréguliers et légers, on vous conseille une balance à 10 têtes et un convoyeur en forme de z.

4. Pour emballer des produits soufflés tels que des chips, la machine peut laisser une entrée pour le remplissage d'azote selon les besoins du client. Le remplissage d'azote peut prolonger la durée du produit.
